Wbudowany edytor DXF został zaprojektowany, aby użytkownicy mogli swobodnie otwierać i edytować rysunki w formatach DXF.

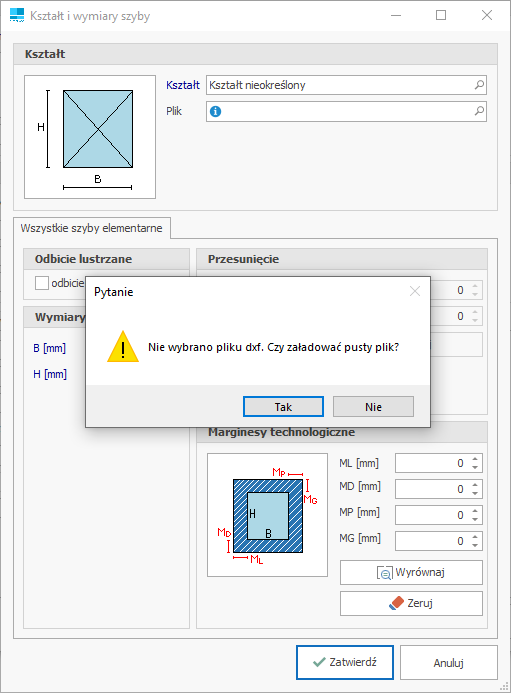

Edycja pliku DXF odbywa się poprzez załadowanie pliku wybierając "kształt nieokreślony". Istnieje możliwość załadowania pustego pliku DXF prosto z programu. Wystarczy wybrać "kształt nieokreślony" dla pozycji zlecenia i zatwierdzić wybór, co wywoła otwarcie okna dialogowego z pytaniem, czy załadować pusty plik DXF.

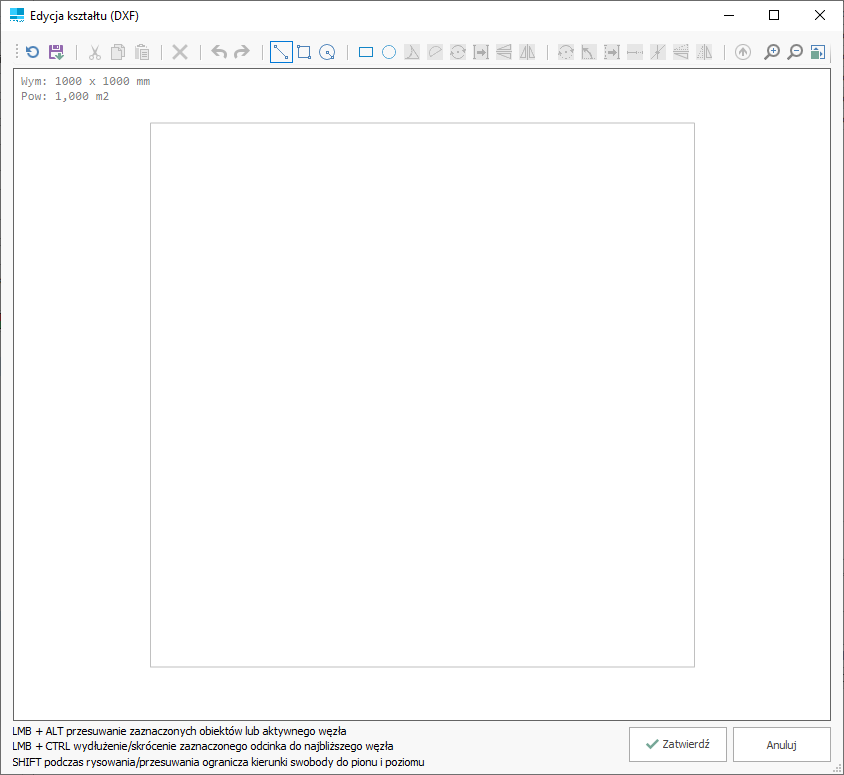

Otwarcie edytora odbywa się poprzez przyciśnięcie ikony edycji w polu "Kształt" dla "Pozycji zlecenia"



Opcje możliwe do wykonania w edytorze kształtu DXF:

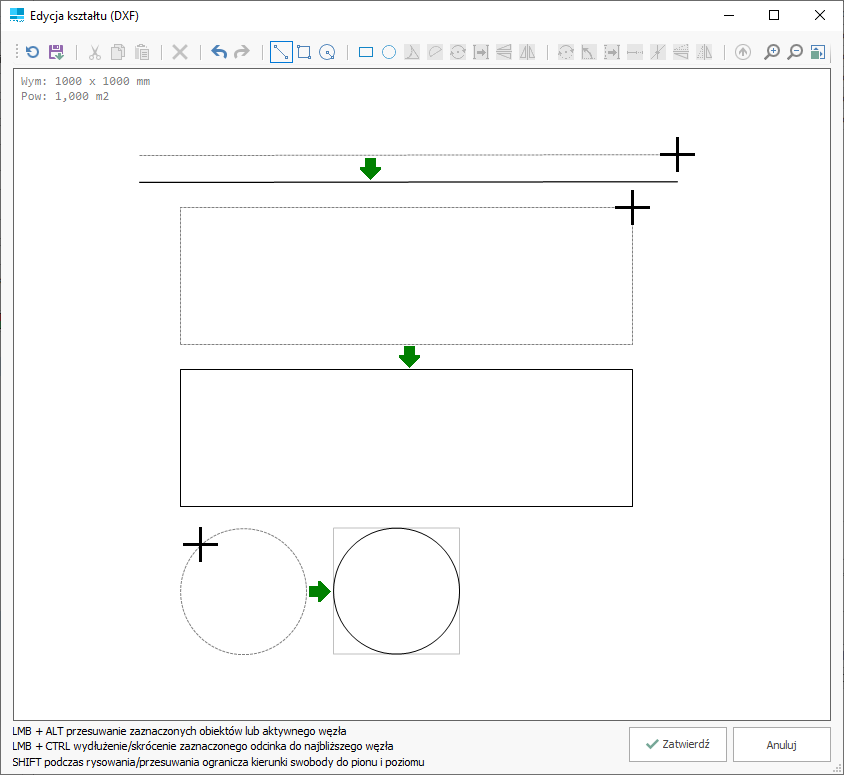

Swobodne Rysowanie

Swobodne rysowanie linii, prostokątów i okręgów pozwalają na rysowanie obiektów, bez konieczności wpisywania wartości ostatecznej.

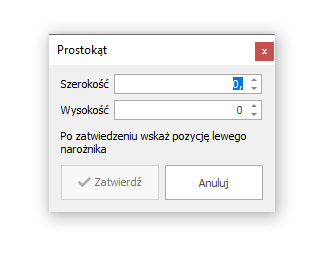

Utwórz prostokąt

Otwiera okno, w którym należy podać wartości do automatycznego wyrysowania prostokąta przez program.

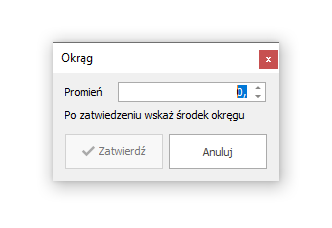

Utwórz okrąg dowolny lub na odcinku

Otwiera okno, w którym należy podać wartość promienia do automatycznego wyrysowania okręgu przez program.

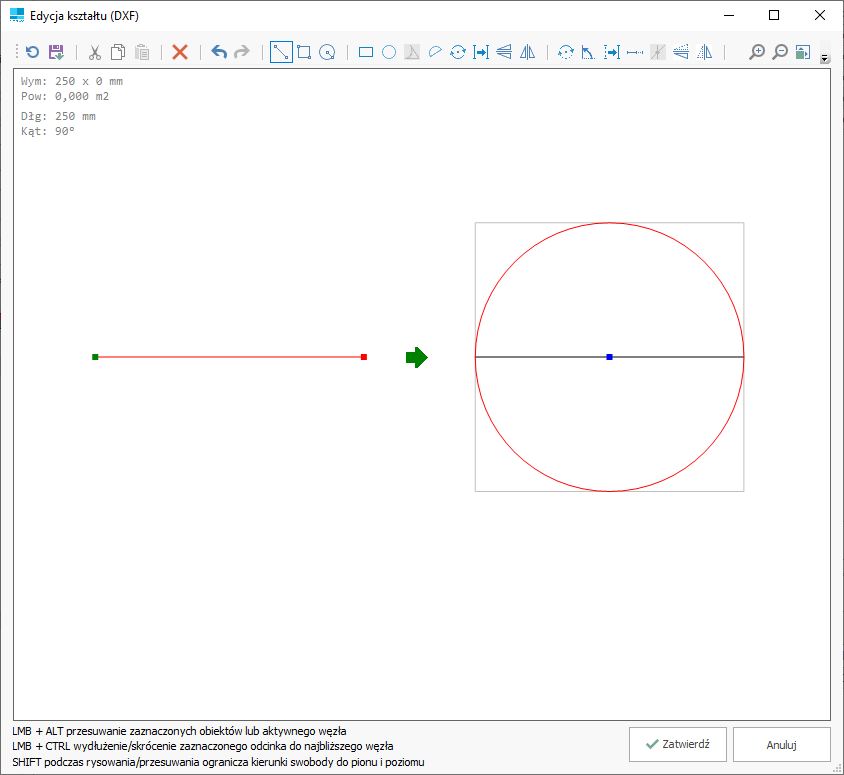

Istnieje też możliwość stworzenia okręgu dla zaznaczonego odcinka. Aby to zrobić, należy najpierw zaznaczyć odcinek, dla którego ma zostać utworzony okrąg a następnie wcisnąć przycisk "Utwórz okrąg dowolny lub na odcinku".

Utwórz łuk styczny do odcinków

Tworzy łuk dla odcinków stycznych. Należy podać wartość promienia dla danego łuku.

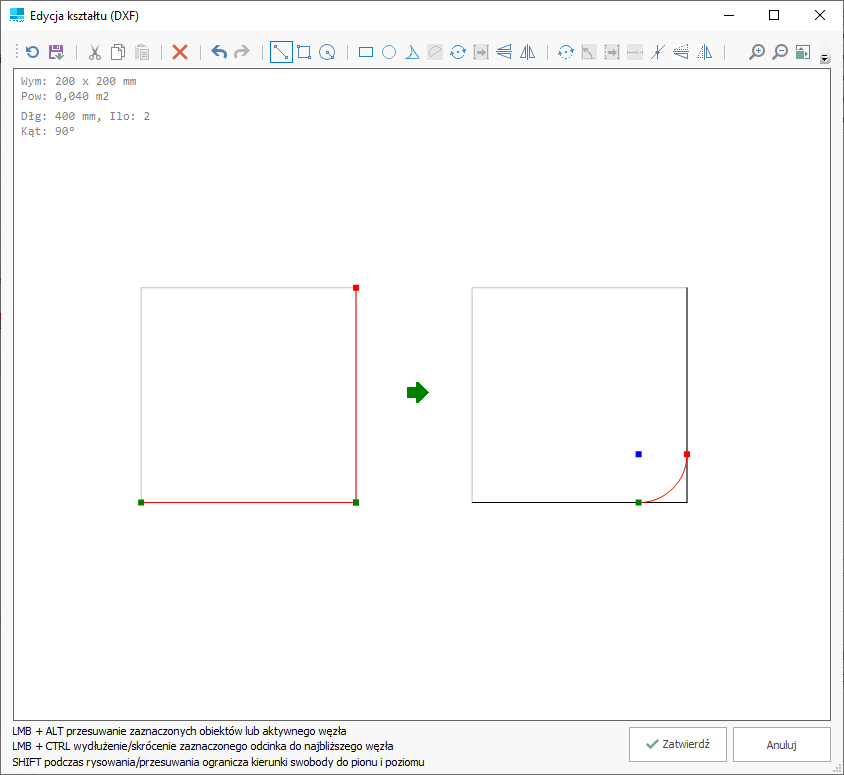

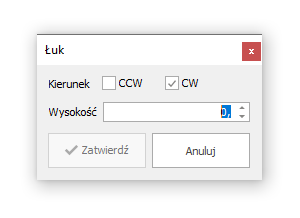

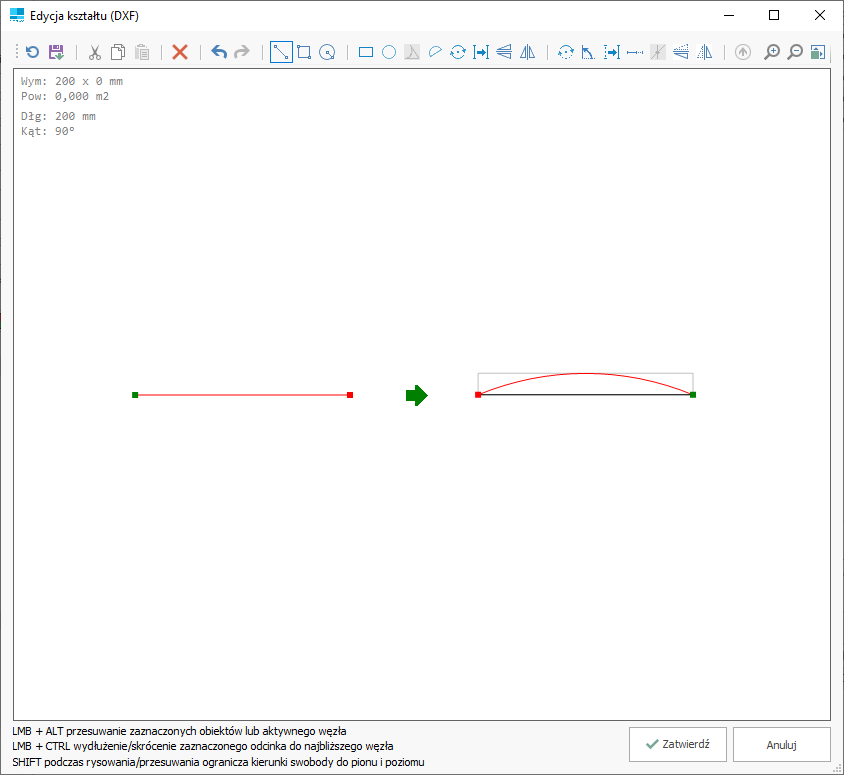

Utwórz łuk na odcinku

Tworzy łuk dla zaznaczonego odcinka, zgodnie z podaną wartością wysokości dla tego łuku. Konieczne jest też wybranie kierunku tworzenia łuku:
  • przeciwnie do ruchu wskazówek zegara (CCW)
  • zgodnie z ruchem wskazówek zegara (CW)

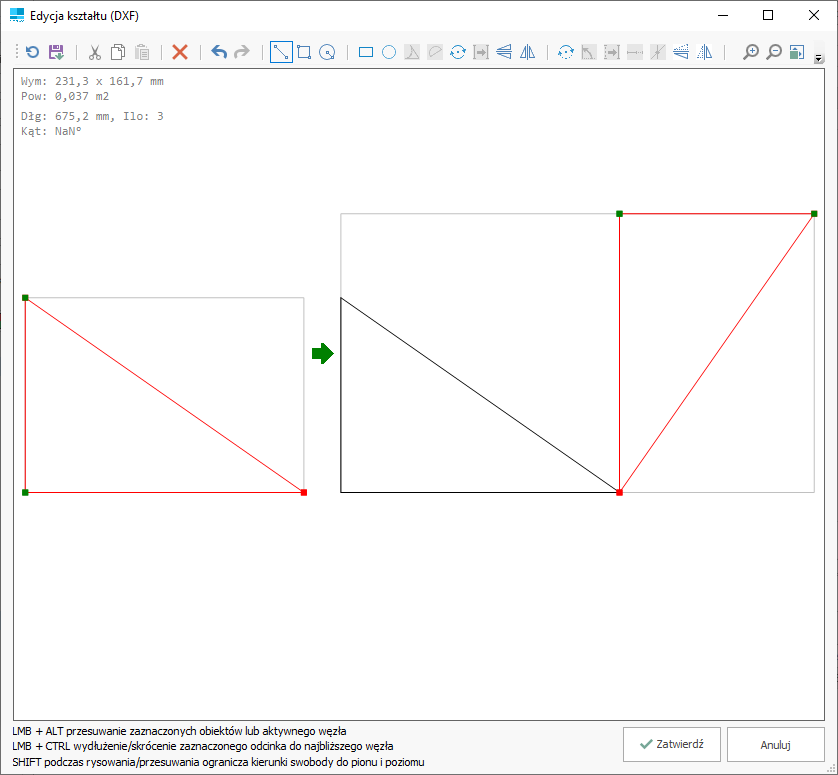

Obróć kopię

Tworzy kopię zaznaczonych obiektów i obraca w zależności od podanego kąta i wybranego punktu obrotu.

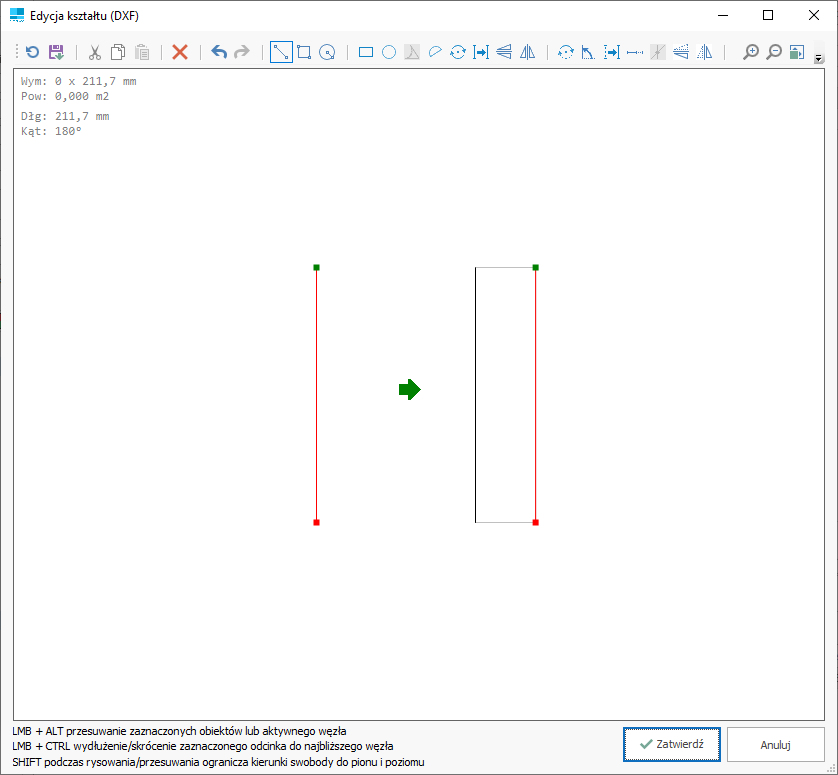

Odsuń

Odsuwa kopię zaznaczonego odcinka w zależności od wybranego kierunku. Do wyboru istnieją dwa tryby dla odsunięcia:
  • prostopadle do odcinka
  • wzdłuż osi układu XY

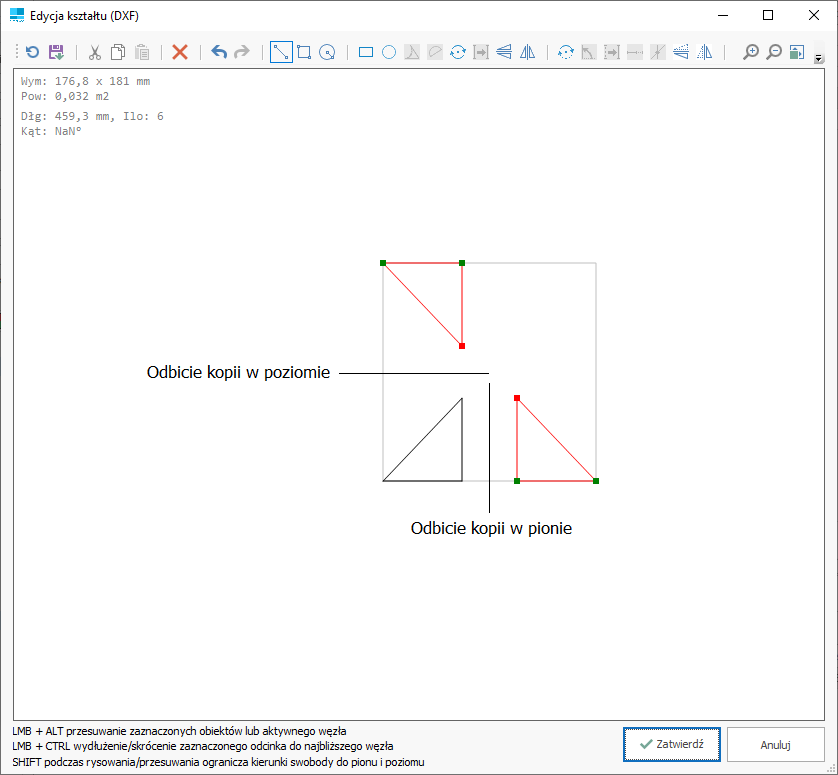

Odbij kopię w poziomie / Odbij kopię w pionie

Tworzy kopię zaznaczonego obiektu w poziomie lub w pionie z odsunięciem względem wskazanego punktu osi.

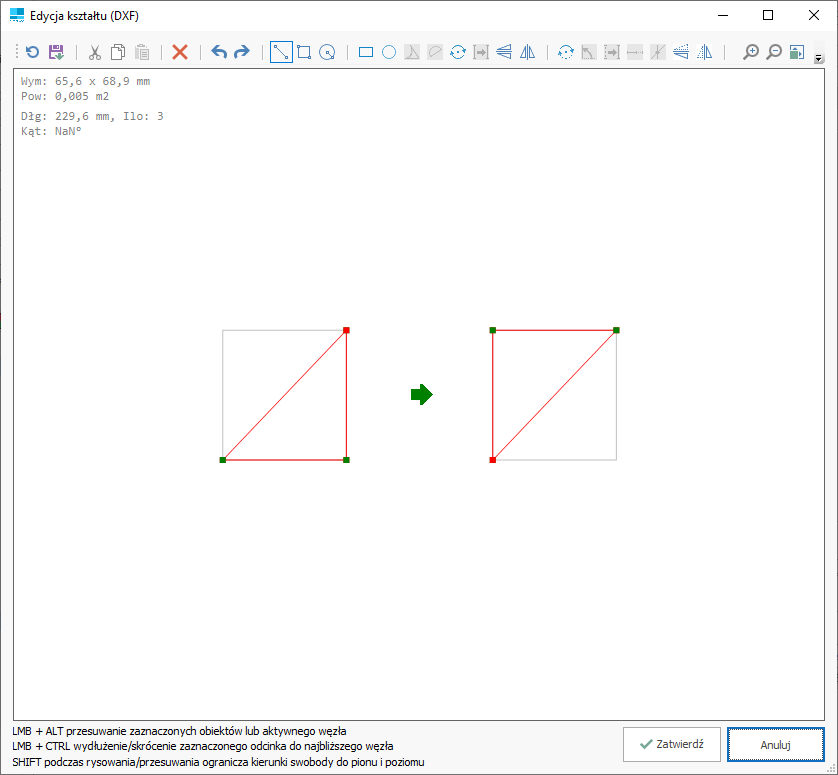

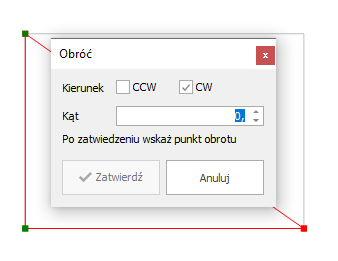

Obróć

Obraca zaznaczony obiekt o wartość podanego kąta i wybranego punktu obrotu. Konieczne jest też wybranie kierunku obrotu:
  • przeciwnie do ruchu wskazówek zegara (CCW)
  • zgodnie z ruchem wskazówek zegara (CW)

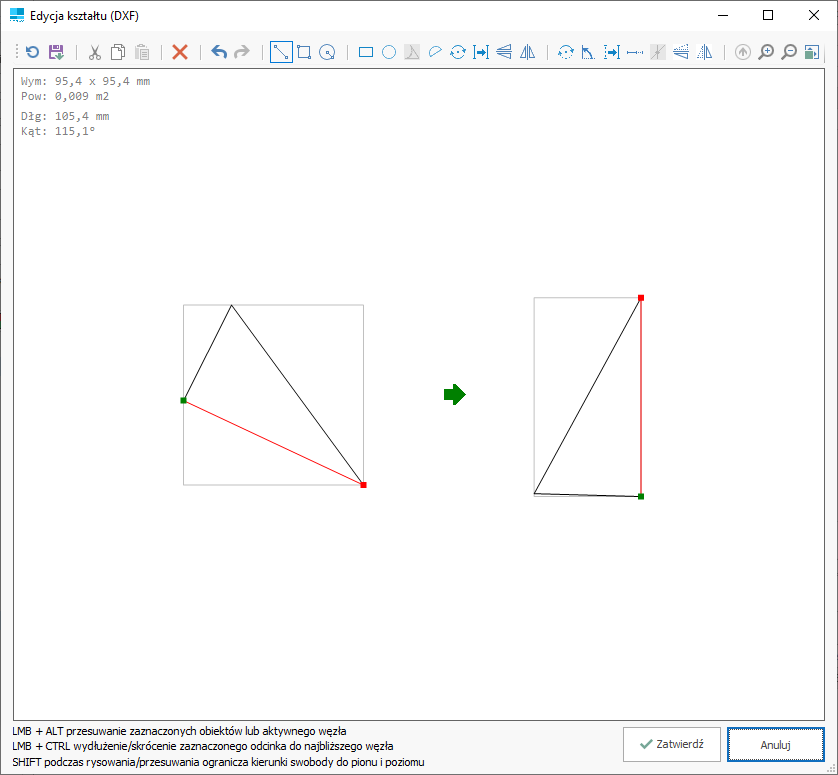

Obróć wszystko do pionu względem zaznaczonego odcinka

Obraca cały kształt do pionu względem zaznaczonego odcinka.

Przesuń

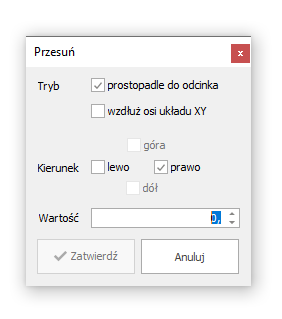

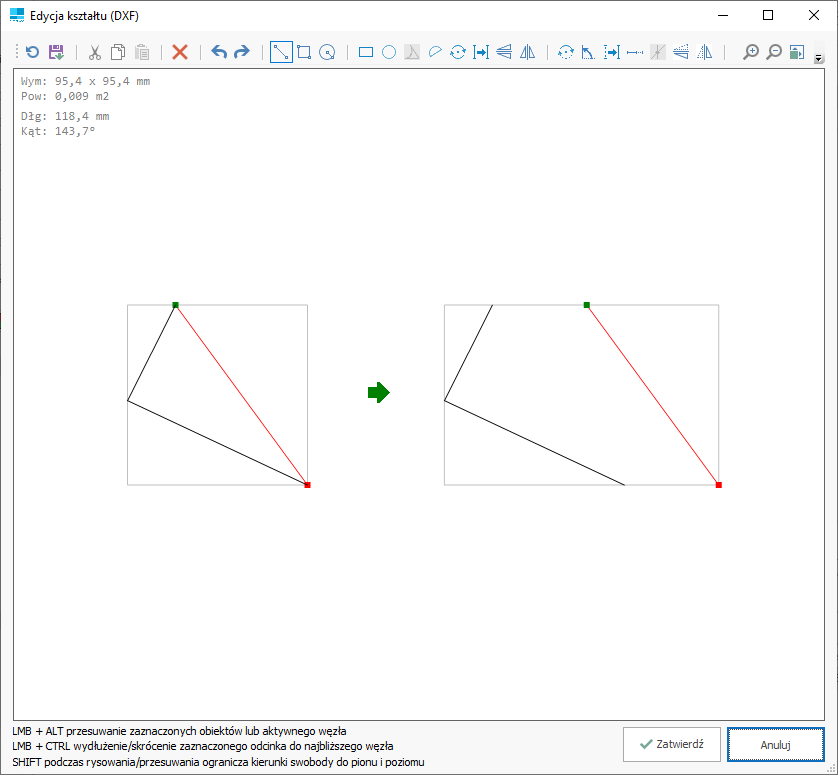

Przesuwa zaznaczony odcinek o podaną wartość. Do wyboru istnieją dwa tryby dla przesunięcia:
  • prostopadle do odcinka
  • wzdłuż osi układu XY

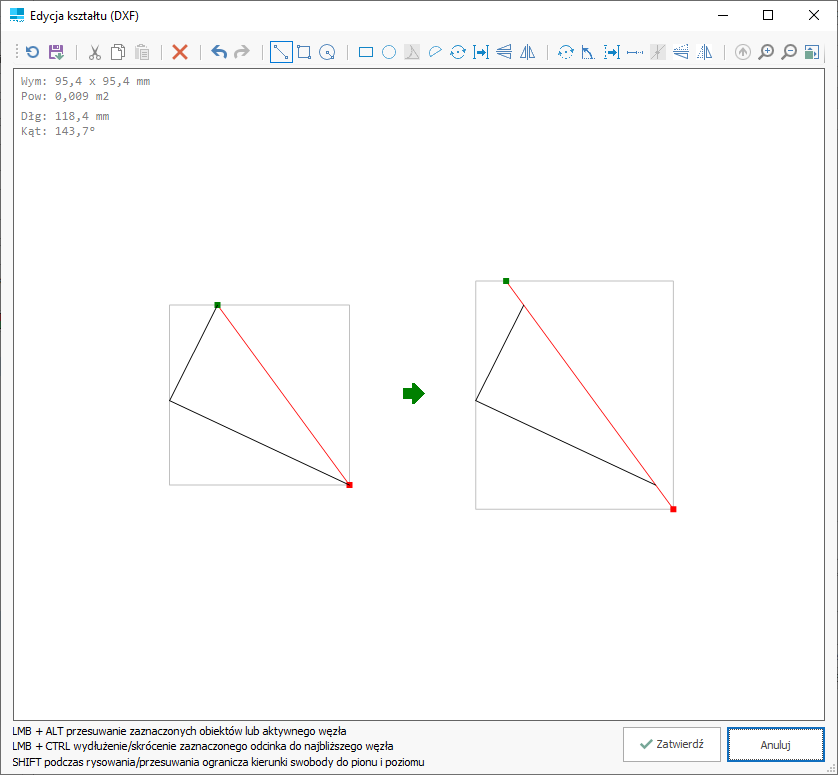

Zmień długość odcinka

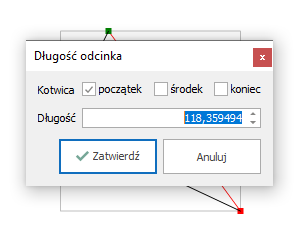

Zmienia długość zaznaczonego odcinka o podaną wartość. Długość odcinka możemy zmienić względem:
  • początku
  • środka
  • końca odcinka

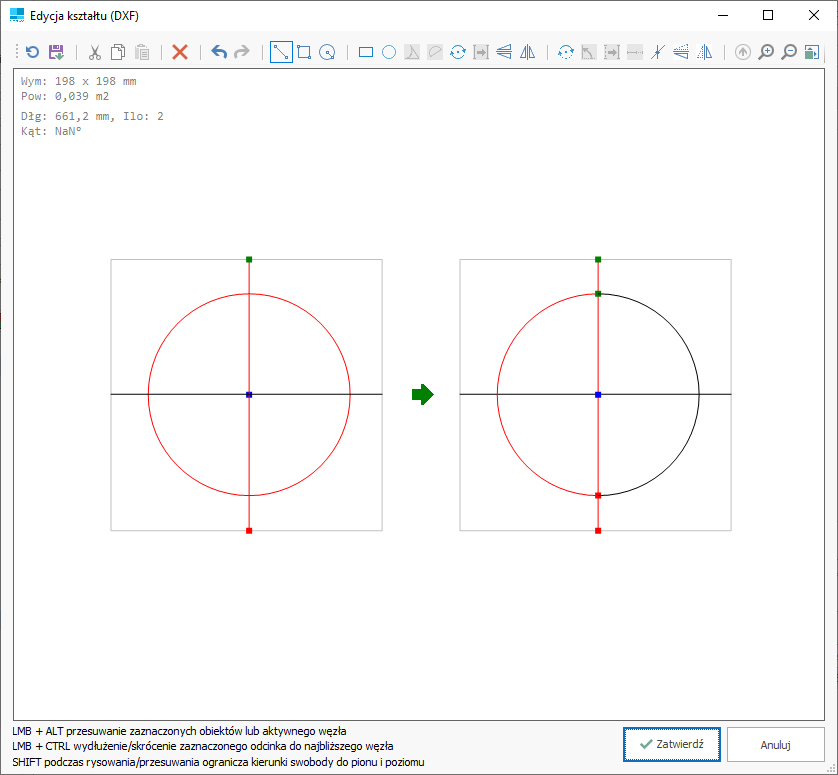

Podziel

Dzieli zaznaczony obiekt względem wybranego przecinającego go odcinka.

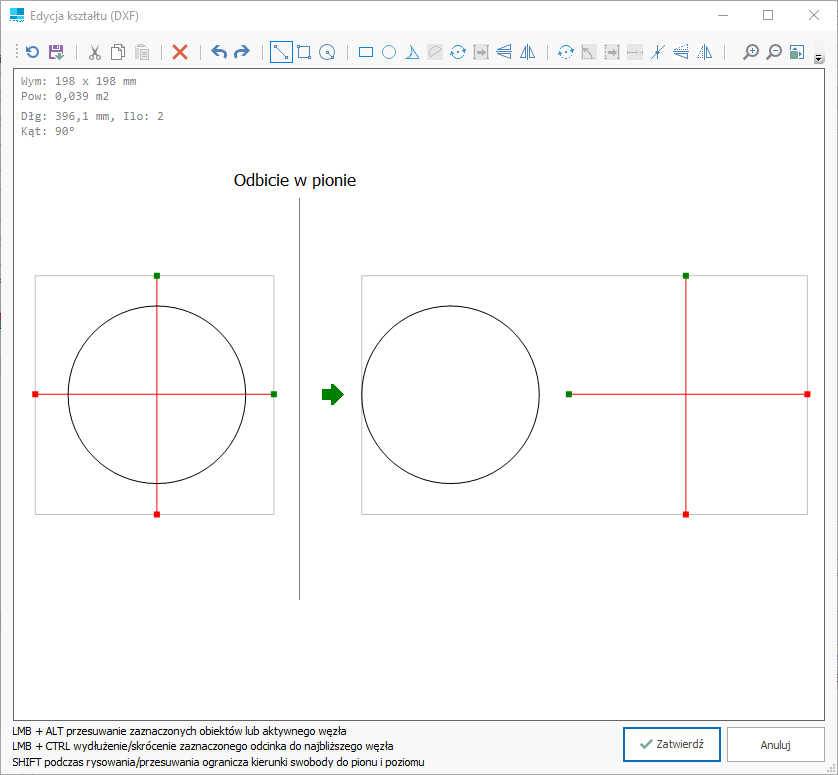

Odbij w pionie / Odbij w poziomie

Odbija zaznaczone obiekty względem wybranego punktu osi odbicia.

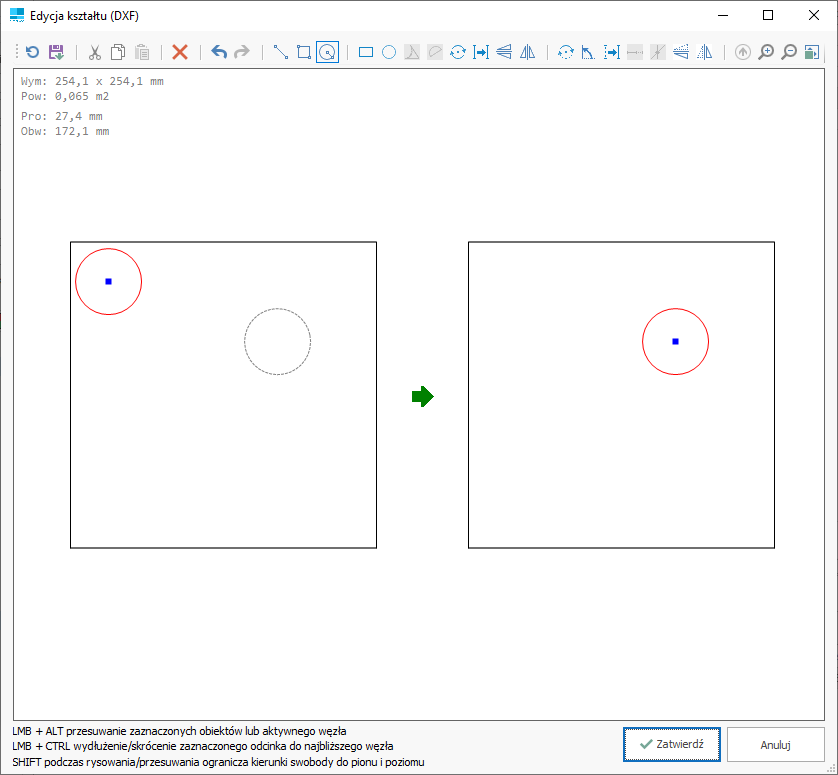

Przytrzymanie przycisku ALT i Lewy Przycisk Myszy (LPM) pozwala swobodnie przestawiać wybrane obiekty.



Przytrzymanie przycisku CTRL i Lewy Przycisk Myszy (LPM) pozwala swobodnie wydłużać lub skracać odcinki od wybranego końca odcinka, do najbliższego węzła (np. kąt obiektu, lub środek odcinka).

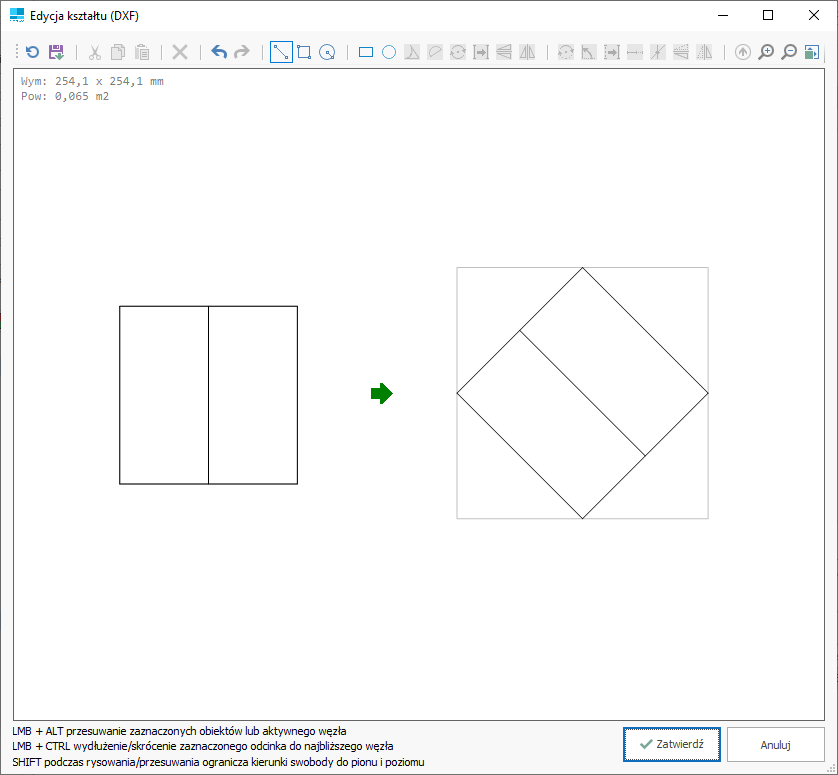

Przytrzymanie przycisku CTRL i obrót Scrolla (środkowy przycisk myszy | ŚPM) pozwala obracać wszystkie elementy pliku względem środka pola edycji.



Przytrzymanie przycisku SHIFT ogranicza kierunki swobody do pionu i poziomu podczas swobodnego rysowania kształtów.

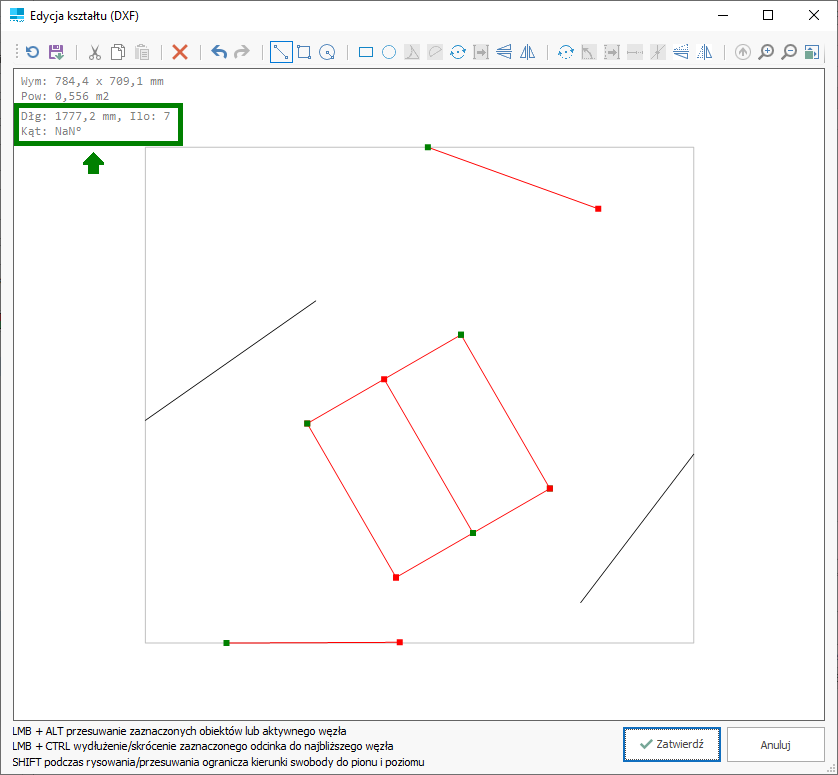

W lewym górnym kącie pola edycji, prócz podstawowych parametrów widnieją jeszcze dodatkowe, takie jak: łączna długość zaznaczonych odcinków, ilość zaznaczonych obiektów i kąt.

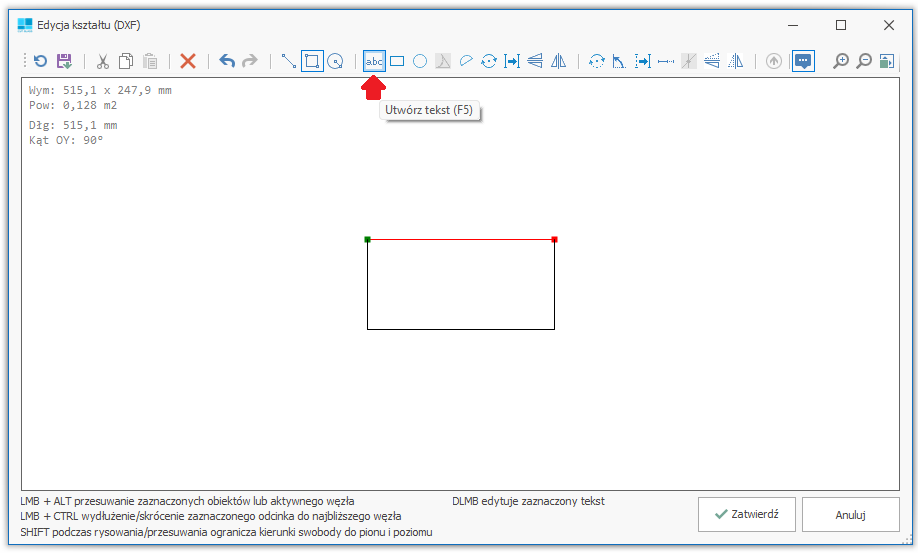

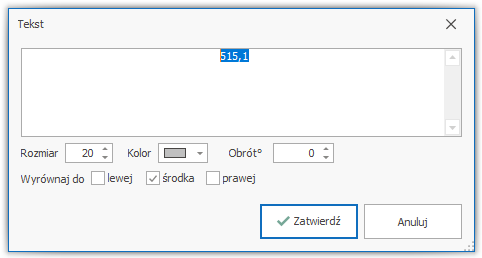

Utwórz tekst

Do każdego rysunku DXF/DWG można dodać tekst, który nie będzie brany pod uwagę podczas optymalizacji.



Dla zaznaczonego odcinka, po użyciu opcji "utwórz tekst" program automatycznie przypisze długość wybranego odcinka jako tekst.



Jeżeli plik przesłany przez klienta posiada wiele różnych kolorów i znaków tekstowych, które sprawiają, że sprawdzenie kształtów na edytorze jest uciązliwe, można ukryć cały tekst z pliku wybierając ikonę "Wyświetlaj teksty i kolory" .
